5＂MFE地層測試器

一、工作原理及用途

多流地層測試器是用于鉆柱地層測試的井下測試工具。它是鉆柱將工具送入井下測試地層、加壓、延時，而封隔器坐封，待測試層與井眼的上部或下部隔離，然后打開多流測試閥，讓地層流體進入測試管柱（管柱中可加墊層，即液墊或氮?dú)?、液體墊層。為了使地層流體進入測試管柱，地層壓力應大于墊層壓力）。通過鉆柱多次上提下放操作，就可多次地打開和關閉多流測試器的測試閥，井下的壓力計就直接記錄下被測試層溫度和壓力變化曲線。取出工具之后，可在取樣器中獲得最終流動期的地層流體樣品。

3-3／4＂和98多流測試器用于5＂～7-5／8＂套管井的單封以及雙封跨隔測試。通過相應部件替換還可用于4-1／2＂～7-5／8＂裸眼井的單封和雙封跨隔隨鉆中途測試。5＂多流測試器用于8-5／8＂～13-3／8＂套管井的單封以及雙封跨隔測試。通過相應部件替換還可用于7-5／8＂～12-1／4＂裸眼井的單封和雙封跨隔隨鉆中途測試。

整套測試工具均借助于鉆桿的上、下運動來操作和控制井下工具的各種閥，具有具有操作方便、動作靈活可靠，地面顯示清洗等特點。測試時在地面可以比較容易的觀察和判斷井下工具所處的位置，獲得任意次開井流動和關井測壓期。

二、管柱結構和特點

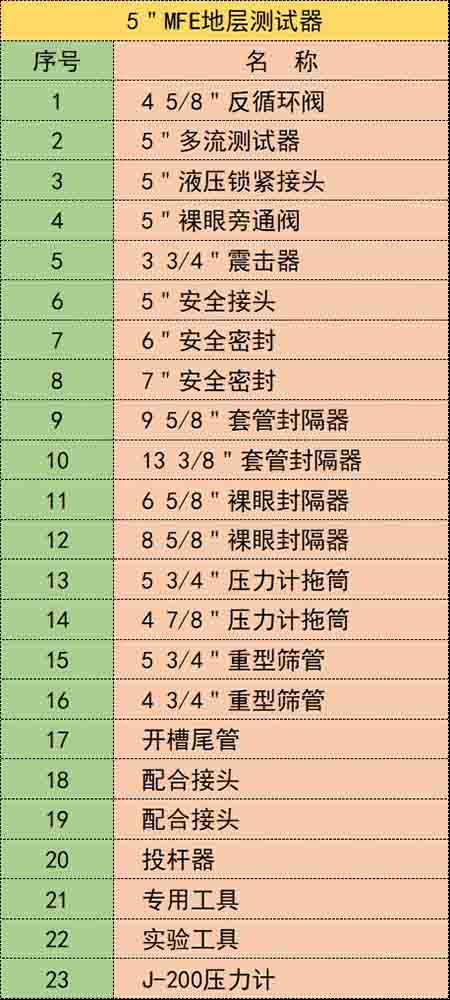

本套測試系統的貫串，由反循環閥、多流測試閥、液壓鎖緊接頭、裸眼旁通、震擊器、安全接頭、安全密封、封隔器、裸眼封隔器、BT旁通、套管旁通、選層錨、壓力計托筒、重型篩管、開槽尾管、投桿器、專用工具等部件組成。
