3-7／8＂全通徑壓控測試器

APR全通徑壓控地層測試器是目前使用的最多的全通徑壓控地層測試器。

一、工作原理及用途

APR全通徑壓控地層測試器適用于陸地和海上、直井、定向井和叢式井5＂、5-1／2＂、7＂、9-5／8＂各種套管井管柱地層測試（DST），不適用于裸眼井管柱地層測試。

這種系列的測試器是以環空壓力來操作并下開關閥（壓控測試閥）的測試器。它是用管柱將測試器送入井下被測試地層，操作時下放管柱重量，坐封封隔器，使待測試的地層與其他井段隔離，然后再環空加壓，打開井下開關閥，讓地層流體進入測試管柱，通過加壓和釋放壓力，可以多次的打開和關閉測試開關閥，井下壓力計就直接記錄下被測試地層溫度和壓力變化曲線。取出工具后，還可以在取樣室中獲得最終流動期的地層流體樣品。

該系列測試器還可以與油管傳輸射孔槍聯合作業，一次起下工具就可使管柱地層測試與射孔施工同時完成；該系列測試器屬于全通大孔徑測試工具，還可與測試作業一起進行酸化、壓裂、生產測試等綜合作業。

APR工具有兩種規格：3-7／8＂（99mm）和5＂（127mm）

DC99GY全通徑測試器適用于5＂、5-1／2 ＂套管井。

DC127GY全通徑測試器適用于7＂、9-5／8＂套管井。

二、管串結構和特點

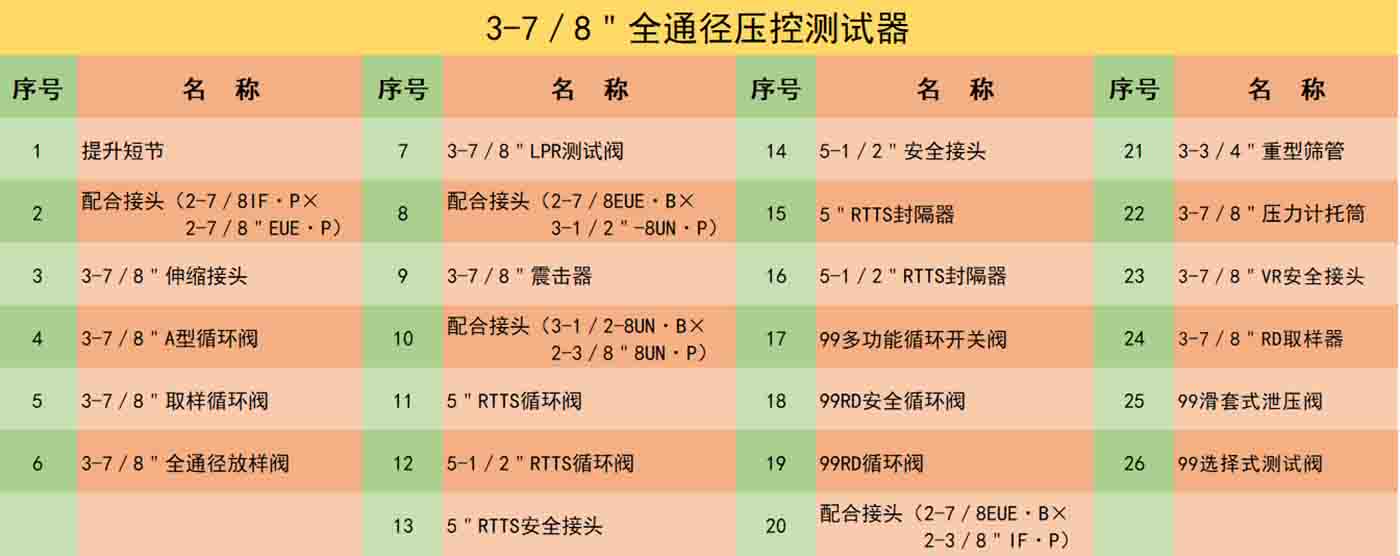

本套測試系統的管串見下圖示。它由伸縮接頭、壓控循環閥、RD安全循環閥、RD循環閥、取樣循環閥、全通徑放樣閥、壓控測試閥、液壓循環閥、震擊器、安全接頭、RTTS循環閥、RTTS封隔器、重型篩管、壓力計托筒、配合接頭等部件零件組成。
